플로팅(Floating) 현상과 Pull-up & Pull-down의 개념

📍플로팅(Floating)현상과 Pull-up & Pull-down

Pull-up과 Pull-down을 사용하는 이유는 플로팅 현상 때문이다. 따라서, Pull-up과 Pull-down을 이해하기 위해서는 플로팅(Floating)이란 개념을 이해해야한다.



1️⃣ 플로팅(Floating) 이란?

 플로팅(Floating)이란 단어의 의미를 생각해보자면 떠있는 상태, 연결되지 않은 상태를 뜻한다. 전자회로에서는 아무것도 연결되지 않은 상태 또는 서로 절연되어 있는 상태를 말한다. 즉,  '0'인지 '1'인지 알 수 없는 상태로 아무것도 연결되어 있지 않아 전압을 모르는 상태이다.



다음의 상황을 보면 이해가 더 쉬울 것이다.

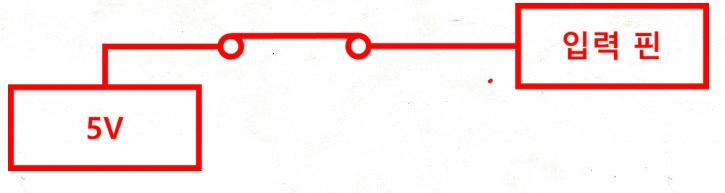

1) 아래의 상황은 입력핀에 5V를 입력받고 있다.

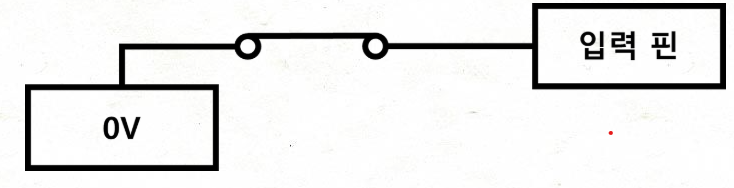

2) 아래의 상황은 입력핀에 0V를 입력받고 있다.

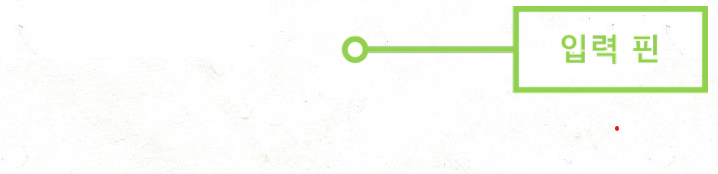

3) 아래의 상황은 전압측정이 불가하다.

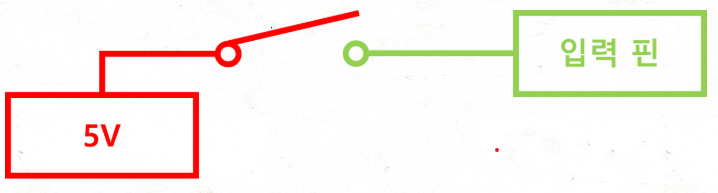

4) 아래의 상황은 입력핀에 5V 입력을 받고 있을까?

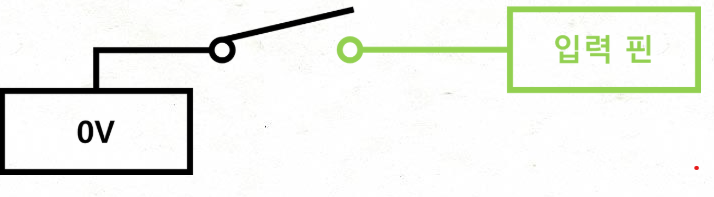

5) 아래의 상황은 입력핀에 0V 입력을 받고 있을까?





3번의 경우 입력 핀에 어떠한 전압도 존재하지 않아 전압을 측정할 수 없다.



4, 5번의 경우에는 스위치를 닫힌 상태로 하면 5V 또는 0V의 전압을 가하지만 스위치가 열린 경우는 전압을 받지 않고 있기 때문에 5V인지 0V인지 알 수 없는 상태이다.



이를 플로팅(Folating)이라고 한다.



2️⃣ Pull-up & Pull-down 이란?

pull-up, pull-down은 앞서 말했듯이 플로팅 현상 때문에 사용하는 방법이다. 5V도 0V도 아닌 알 수 없는 값을 입력받아 발생하는 문제를 방지한다.



pull-up과 pull-down은 저항의 위치로 나눠진다.



✅ Pull-up

pull-up은 저항이 전원 쪽에 연결된 것이다.

• 입력 신호가 기본적으로 높은(HIGH, 1)상태를 유지한다.
• 스위치가 눌리거나 신호가 연결될 때 LOW로 떨어진다.

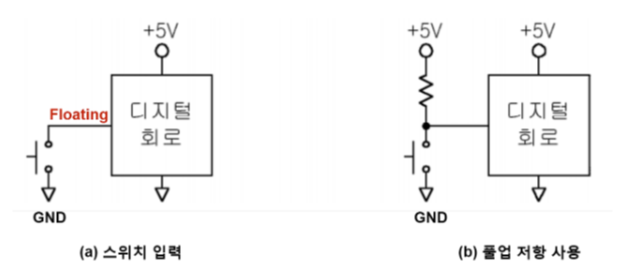

왼쪽 회로는 스위치를 눌러야지만 연결이 되는 형태로 눌리지 않으면 전압은 '알 수 없음'이다.

• 확실히 알기 위해 오른쪽 회로와 같이 Pull-up을 사용한다.
• 스위치가 눌리면 0V가 되고, 눌리지 않으면 5V가 된다.
  • 스위치가 눌리면 전기는 저항이 적은 곳으로 흐르는 성질 때문에 입력핀에 0V가 들어오는 것.



✅ Pull-down

pull-down은 저항이 그라운드(GND)쪽에 연결된 것이다.

• 입력 신호가 기본적으로 낮은(LOW, 0)상태를 유지한다.
• 신호가 연결되거나 스위치가 눌리면 HIGH로 올라간다.

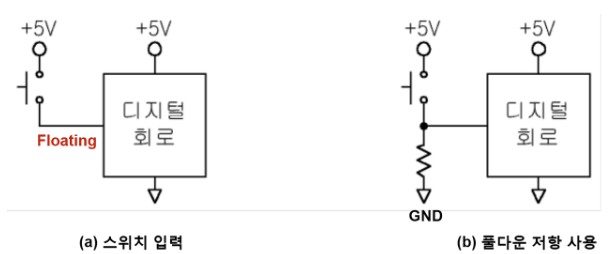

왼쪽 회로는 스위치를 눌러야지만 연결이 되는 형태로 눌리지 않으면 전압은 '알 수 없음'이다.

• 확실히 알기 위해 오른쪽 회로와 같이 Pull-down을 사용한다.
• 스위치가 눌리면 5V가 되고, 눌리지 않으면 0V가 된다.
  • 스위치가 눌리면 전기는 저항이 적은 곳으로 흐르는 성질 때문에 입력핀에 5V가 들어오는 것.
