클러스터링

K-means

피타고라스 정리를 응용하여 계산한 좌표축 사이의 두 점 사이의 직선거리를 유클리드 거리(Euclidian distance) 또는 L2 Distance라고 부릅



전체적인 K-mean 알고리즘의 순서는 다음과 같이 구성됩니다.



K-mean 알고리즘의 순서

1. 원하는 클러스터의 수(K)를 결정합니다.
2. 무작위로 클러스터의 수와 같은 K개의 중심점(centroid)을 선정합니다. 이들은 각각의 클러스터를 대표합니다.
3. 나머지 점들과 모든 중심점 간의 유클리드 거리를 계산한 후, 가장 가까운 거리를 가지는 중심점의 클러스터에 속하도록 합니다.
4. 각 K개의 클러스터의 중심점을 재조정합니다. 특정 클러스터에 속하는 모든 점들의 평균값이 해당 클러스터 다음 iteration의 중심점이 됩니다.(이 중심점은 실제로 존재하는 데이터가 아니어도 상관없습니다.)
5. 재조정된 중심점을 바탕으로 모든 점들과 새로 조정된 중심점 간의 유클리드 거리를 다시 계산한 후, 가장 가까운 거리를 가지는 클러스터에 해당 점을 재배정합니다.
6. 4.번과 5.번을 반복 수행합니다. 반복의 횟수는 사용자가 적절히 조절하면 되고, 특정 iteration 이상이 되면 수렴(중심점이 더 이상 바뀌지 않음)하게 됩니다.



%matplotlib inline
from sklearn.datasets import make_blobs
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import random

# 중심점이 5개인 100개의 점 데이터를 무작위로 생성합니다.
points, labels = make_blobs(n_samples=100, centers=5, n_features=2, random_state=135)

print(points.shape, points[:10])  # 무작위로 생성된 점의 좌표 10개 출력
print(labels.shape, labels[:10])    # 10개의 점들이 각각 대응하는 중심점(label) 값 출력



# 축 그리기
fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)

# 위에서 생성한 점 데이터들을 pandas DataFrame 형태로 변환하기
points_df = pd.DataFrame(points, columns=['X', 'Y'])
display(points_df.head())

# 점 데이터를 X-Y grid에 시각화하기
ax.scatter(points[:, 0], points[:, 1], c='black', label='random generated data')

# 축 이름을 라벨에 달고, 점 데이터 그리기
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.legend()
ax.grid()




from sklearn.cluster import KMeans

# 1), 2) 위에서 생성한 무작위 점 데이터(points)에 클러스터의 수(K)가 5인 K-means 알고리즘을 적용
kmeans_cluster = KMeans(n_clusters=5)

# 3) ~ 6) 과정이 전부 함축되어 있는 코드입니다. points에 대하여 K가 5일 때의 K-means iteration을 수행
kmeans_cluster.fit(points)

print(type(kmeans_cluster.labels_))
print(np.shape(kmeans_cluster.labels_))
print(np.unique(kmeans_cluster.labels_))


# n 번째 클러스터 데이터를 어떤 색으로 도식할 지 결정하는 color dictionary
color_dict = {0: 'red', 1: 'blue', 2:'green', 3:'brown', 4:'indigo'}

# 점 데이터를 X-Y grid에 시각화합니다.
fig = plt.figure()
ax = fig.add_subplot(1, 1, 1)

# K-means clustering의 결과대로 색깔별로 구분하여 점에 색칠한 후 도식
for cluster in range(5):
    cluster_sub_points = points[kmeans_cluster.labels_ == cluster] # 전체 무작위 점 데이터에서 K-means 알고리즘에 의해 군집화된 sub data를 분리합니다.
    ax.scatter(cluster_sub_points[:, 0], cluster_sub_points[:, 1], c=color_dict[cluster], label='cluster_{}'.format(cluster)) # 해당 sub data를 plot합니다.

# 축 이름을 라벨에 달고, 점 데이터 그리기
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.legend()
ax.grid()



- K-means 알고리즘은 군집수만 정해지면 군집화를 매우 잘 예측 할 수 있다.

하지만  K-means 알고리즘은 다음과 같은 상황에서는 적합하지 않은 군집화 알고리즘이다.

• 군집의 개수(K 값)를 미리 지정해야 하기 때문에 이를 알거나 예측하기 어려운 경우에는 사용하기 어렵다.
• 유클리드 거리가 가까운 데이터끼리 군집이 형성되기 때문에 데이터의 분포에 따라 유클리드 거리가 멀면서 밀접하게 연관되어 있는 데이터들의 군집화를 성공적으로 수행하지 못할 수 있다.







DBSCAN

: Density Based Spatial Clustering of Applications with Noise



•  밀도(density) 기반의 군집 알고리즘
• K 값을 미리 지정할 필요가 없다
•  K-means 알고리즘을 사용하여 해결하기 어려웠던 문제들을 DBSCAN 알고리즘을 활용해 해결할 수 있다.
• 조밀하게 몰려 있는 클러스터를 군집화하는 방식을 사용하기 때문에 원 모양의 군집이 아닌 불특정한 형태의 군집도 찾을 수 있다.





변수와 용어 정리

• epsilon: 클러스터의 반경
• minPts: 클러스터를 이루는 개체의 최솟값
• core point: 반경 epsilon 내에 minPts 개 이상의 점이 존재하는 중심점
• border point: 군집의 중심이 되지는 못하지만, 군집에 속하는 점
• noise point: 군집에 포함되지 못하는 점

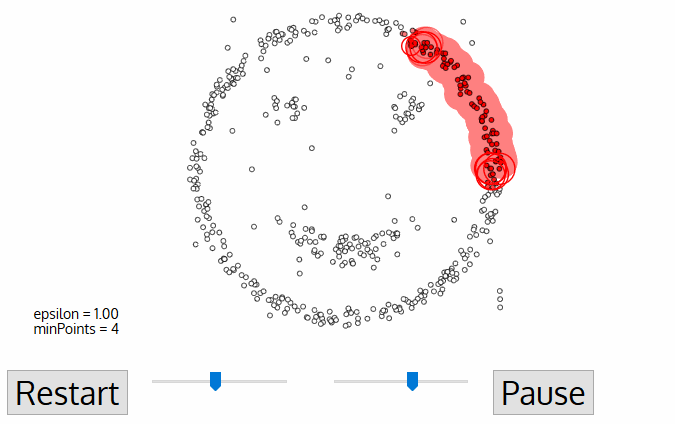

DBSCAN 알고리즘의 순서

1. 임의의 점 p를 설정하고, p를 포함하여 주어진 클러스터의 반경(elipson) 안에 포함되어 있는 점들의 개수를 세요.
2. 만일 해당 원에 minPts 개 이상의 점이 포함되어 있으면, 해당 점 p를 core point로 간주하고 원에 포함된 점들을 하나의 클러스터로 묶어요.
3. 해당 원에 minPts 개 미만의 점이 포함되어 있으면, 일단 pass 합시다.
4. 모든 점에 대하여 돌아가면서 1~3 번의 과정을 반복하는데, 만일 새로운 점 p'가 core point가 되고 이 점이 기존의 클러스터(p를 core point로 하는)에 속한다면, 두 개의 클러스터는 연결되어 있다고 하며 하나의 클러스터로 묶어줘요.
5. 모든 점에 대하여 클러스터링 과정을 끝냈는데, 어떤 점을 중심으로 하더라도 클러스터에 속하지 못하는 점이 있으면 이를 noise point로 간주해요. 또한, 특정 군집에는 속하지만 core point가 아닌 점들을 border point라고 칭해요



# DBSCAN으로 circle, moon, diagonal shaped data를 군집화한 결과
from sklearn.cluster import DBSCAN

fig = plt.figure()
ax= fig.add_subplot(1, 1, 1)
color_dict = {0: 'red', 1: 'blue', 2: 'green', 3:'brown',4:'purple'} # n 번째 클러스터 데이터를 어떤 색으로 도식할 지 결정하는 color dictionary

# 원형 분포 데이터 plot
epsilon, minPts = 0.2, 3 # 2)와 3) 과정에서 사용할 epsilon, minPts 값을 설정
circle_dbscan = DBSCAN(eps=epsilon, min_samples=minPts) # 위에서 생성한 원형 분포 데이터에 DBSCAN setting
circle_dbscan.fit(circle_points) # 3) ~ 5) 과정을 반복
n_cluster = max(circle_dbscan.labels_)+1 # 3) ~5) 과정의 반복으로 클러스터의 수 도출

print(f'# of cluster: {n_cluster}')
print(f'DBSCAN Y-hat: {circle_dbscan.labels_}')

# DBSCAN 알고리즘의 수행결과로 도출된 클러스터의 수를 기반으로 색깔별로 구분하여 점에 색칠한 후 도식
for cluster in range(n_cluster):
    cluster_sub_points = circle_points[circle_dbscan.labels_ == cluster]
    ax.scatter(cluster_sub_points[:, 0], cluster_sub_points[:, 1], c=color_dict[cluster], label='cluster_{}'.format(cluster))
ax.set_title('DBSCAN on circle data')
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.legend()
ax.grid()

DBSCAN은 데이터의 수간 증가할 수록 K-menas보다 수행 시간이 더 길게 걸린다는 단점이 있다. 또한 데이터 분포에 맞는 epsilon과 minPts의 값을 지정해 주어야한다.
